NI FieldDAQ

가장 혹독한 환경에 적합한 고성능 데이터 수집 (DAQ) 하드웨어

NI FieldDAQ™

그 어느 때보다 견고한 DAQ

FieldDAQ 디바이스는 가장 혹독한 환경에 적합한 고성능 DAQ 디바이스입니다. FieldDAQ 하드웨어를 사용하면 엔지니어는 광범위한 환경 및 시스템 조건에서 센서에 최대한 가까운 위치에서 고품질 측정을 수행할 수 있습니다.

100 G의 충격을 견딜 수 있도록 설계된 FieldDAQ 디바이스는 지금까지 출시된 NI 제품 중 가장 견고한 디바이스로, 엄격한 조건에서 정밀한 측정을 제공합니다. 또한 프로그래밍이 필요 없는 데이터 로깅 소프트웨어인 NI FlexLogger™ 소프트웨어가 무료로 제공됩니다.
- 한글 브로셔 다운로드
- 제품 견적문의

적합한 FieldDAQ 디바이스 선택하기

	모델명	DESCRIPTION	UNIT PRICE
전압	FD-11601	8채널 ±10 V 전원 공급 센서 전압 입력 102.4 kS/s/ch 24비트	KRW 6,050,000
온도	FD-11614	16채널 범용 열전쌍 입력 Mini-TC 85 kS/s/ch 24비트	KRW 6,050,000
IEPE/사운드 및 진동	FD-11634	8채널 IEPE AC/DC 커플링 102.4 kS/s/ch 24비트 S/V 입력	KRW 6,270,000
스트레인/브리지	FD-11637	8채널 1/4-, 1/2-, 완전 브리지 입력 102.4 kS/s/ch 24비트	KRW 5,290,000

주요 특징

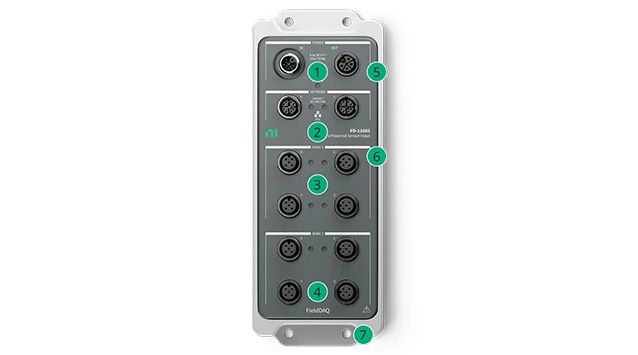

M12 신호 연결이 있는 FieldDAQ 디바이스
(FD-11601, FD-11634, FD-11637)
- ① 전원 입력/출력 (L 코드 M12 5핀)
- ② 10/100/1000 이더넷 포트 TSN 사용 네트워크 스위치 (X-코드 M12 8핀)
- ③ 8개의 아날로그 입력 채널: 전압, IEPE, 쿼터 브리지, 하프 브리지, 완전 브리지 등
- ④ 채널 상태 LED
- ⑤ 팬리스 설계, 작동 온도 -40°C~85°C
- ⑥ A 코드 M12 표준 커넥터 IP65/67 등급 침수 방지: 방수 방진
- ⑦ 장착용 구멍

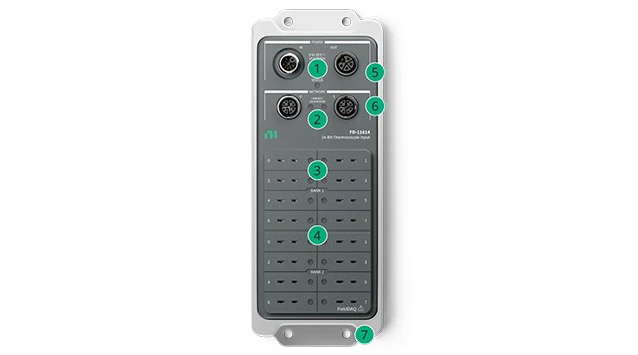

Mini-TC 신호 연결부가 장착된 FieldDAQ 디바이스 (FD-11614)
- ① 전원 입력/출력 (L 코드 M12 5핀)
- ② 10/100/1000 이더넷 포트 TSN 사용 네트워크 스위치 (X-코드 M12 8핀)
- ③ 16개 열전쌍 채널: J, K, T, E, N, B, R, S 열전쌍 타입용 24비트 분해능 Mini-TC 연결
- ④ 채널 상태 LED
- ⑤ 팬리스 설계, 작동 온도 -40°C~85°C
- ⑥ M12 표준 커넥터 IP65/67 등급 침수 방지: 방수 방진
- ⑦ 장착용 구멍

주요 장점

- 견고성 - FieldDAQ 디바이스는 IP65/67 등급을 갖추어 방수 및 방진 기능을 제공하며, 충격(100 g) 및 진동(10 Grms)에도 우수한 내성을 보입니다. 채널 절연 (60 VDC/1,000 VRMS) 기능은 노이즈를 줄이고 회로를 보호하는 동시에 -40°C ~ 85°C의 광범위한 온도 범위에서 측정을 수행합니다.
- 고성능 측정 - 열적으로 안정적인 설계 덕분에 온도 범위를 벗어나더라도 정확도 변동이 최소화되며 동시에 내장된 프리미엄 신호 컨디셔닝 및 진단 기능은 외부 간섭의 영향을 줄입니다. 센서 케이블이 짧아 디지털화가 센서 가까이에서 수행되기 때문에 노이즈를 최소화합니다.
- 긴밀한 동기화 - 분산형 TSN 아키텍처가 1 μs 미만의 동기화 정확도로 케이블링 비용, 설치 시간 및 인클로저 요구 사항을 줄여줍니다. FieldDAQ 디바이스와 다른 TSN 디바이스(예: NI CompactDAQ 또는 NI CompactRIO 시스템)를 함께 연결하여 외부 스위치 없이 디바이스를 연결할 수 있습니다.
- 신속한 개발 - NI에서 제공하는 무료 노코드 데이터 수집 소프트웨어인 NI FlexLogger™ Lite를 통해 실시간 표시 기능과 함께 데이터 로깅을 즉시 시작할 수 있습니다. NI LabVIEW, Python, C/C++, VB.NET 및 C#용 드라이버 및 예제 프로그램을 사용하여 맞춤형 소프트웨어를 개발하고 NI LabVIEW+ Suite를 사용하여 테스트 프레임워크를 표준화하세요.

주요 응용 분야

- 대규모 분산 물리 시스템의 V&V
- 환경 테스트
- HALT 테스트
- 구조 테스트
- 노이즈, 진동, 강도 테스트 (NVH)
- 로켓 엔진 테스트
- 중장비/오프로드 차량 테스트
- 테스트 셀 및 챔버에서의 구성요소 테스트
- 학계의 실내/실외 연구 (풍동, 온도 챔버 측정)
